Vous envisagez d'installer une caméra de recul sur votre fourgon ? C'est une excellente idée pour améliorer votre visibilité et votre sécurité. Suivez ces étapes pour une installation réussie d'une caméra de recul filaire :
Choix de l'emplacement de la caméra
Montage de la caméra
Installation des câbles
Connexion à une source d'alimentation
Installation de l'écran de visualisation
Finalisation de l'installation
Prenez le temps pour bien sécuriser votre installation.
L'installation d'une caméra de recul sur votre véhicule peut sembler complexe, mais elle est tout à fait réalisable avec un peu d'huile de coude.Ce guide vous aide à comprendre comment choisir l'emplacement idéal pour la caméra, à démonter correctement la plaque d'immatriculation et à réaliser les différents branchements nécessaires. Vous allez pouvoir installer vous-même la caméra de recul et vérifier son fonctionnement. Alors, prêt à améliorer la sécurité de votre conduite ?
Est-il possible d'ajouter une caméra de recul ?
L'ajout d'une caméra de recul sur votre véhicule de loisir est tout à fait possible, qu'il soit neuf ou d'occasion. Cependant, l'opération requiert certains prérequis.
Votre véhicule doit avoir :
une alimentation en 12V
un écran dans l'habitacle pour les images de la caméra
un emplacement disponible pour la caméra
L'écran peut être fourni avec la caméra de recul. Il s'agit alors d'un écran indépendant sur votre tableau de bord.
L'emplacement pour la caméra de recul doit être sur un endroit central à l'arrière du véhicule. Cet endroit doit évidemment donner sur une vue globale dégagée.
Astuce : L'écran peut être votre autoradio.
Préparation avant la pose de la caméra de recul
Avant de débuter l'installation, il est nécessaire de réaliser quelques préparations. Il est évidemment nécessaire que vous ayez la caméra que vous devez installer. Il existe plusieurs types et modèles de caméras. Si vous êtes à l'aise avec le bricolage, une caméra de recul filaire peut être envisagée. Sinon, une caméra de recul sans fil sera plus simple à installer.
Pour bien installer la caméra de recul, votre véhicule de loisir doit être garé sur une surface plane et éteint. Une fois ces préparations réalisées, vous êtes prêt pour installer la caméra.
Astuce : Pour faciliter l'installation, il est recommandé de passer la marche arrière afin d'améliorer l'accès aux feux de recul, qui seront utilisés pour le branchement de la caméra.
Guide d'installation : Branchement et montage
Pour une installation réussie d'une caméra de recul 12V, vous devez procéder par étapes. Vous devez lire attentivement les instructions du manuel avant de commencer.
Choix de l'emplacement de la caméra : Sélectionnez un emplacement à l'arrière du fourgon qui offre une vue claire et dégagée pour la caméra. Cet emplacement est souvent près de la plaque d'immatriculation ou sur un point élevé à l'arrière.
Montage de la caméra : Fixez la caméra à l'emplacement choisi en utilisant le kit de montage fourni. Assurez-vous qu'elle est bien attachée et orientée pour offrir la meilleure vue possible.
Installation des câbles : Faites passer les câbles d'alimentation et de signal vidéo de la caméra vers l'avant du véhicule de loisir. Vous devrez peut-être percer un trou pour faire entrer les câbles à l'intérieur du véhicule. Veillez à les protéger et à les dissimuler.
Connexion à une source d'alimentation : Pour une caméra 12V, vous avez deux options principales pour l'alimentation électrique :
Directement à la batterie : Cela fournira une alimentation constante, mais vous devrez peut-être utiliser un interrupteur pour contrôler manuellement la caméra.
Aux feux de recul : Cela permet à la caméra de s'activer automatiquement lorsque vous engagez la marche arrière. C'est l'option la plus courante et la plus pratique pour une caméra de recul.
Pour une installation aux feux de recul :
Localisez les feux de recul : Trouvez les câbles qui alimentent vos feux de recul. Ces câbles sont généralement accessibles dans le compartiment arrière ou sous le châssis.
Identifiez le câble positif : Utilisez un multimètre pour identifier le fil qui devient sous tension lorsque la marche arrière est engagée. Ce fil fournira l'alimentation à votre caméra lorsque vous reculez.
Connectez la caméra : Utilisez des connecteurs appropriés pour brancher le fil positif (+) de la caméra au fil positif (+) des feux de recul. Assurez-vous que la connexion est solide et isolée pour éviter tout court-circuit.
Mettre à la masse le circuit : Connectez le fil négatif (-) de la caméra à un point de masse sur le châssis ou la carrosserie. Pour cela, vous aurez peut-être besoin de percer un trou dans le châssis et d'utiliser un terminal à œillet. Un point de masse peut être un boulon ou une vis, ou encore une petite plaque où une étiquette spécifie un symbole de terre ou un signe "-".
5. Installation de l'écran de visualisation : Montez l'écran dans le champ de vision du conducteur sur le tableau de bord. Connectez-le aux câbles vidéo venant de la caméra.
6. Finalisation de l'installation : Une fois satisfait du fonctionnement, sécurisez tous les câbles et finissez de les dissimuler. Scellez tout trou percé avec un scellant approprié pour éviter les infiltrations d'eau.
Où brancher le fil rouge de la caméra de recul ?
Le fil rouge correspond au fil positif de la caméra de recul. Ainsi, il se branche au fil positif des feux de recul pour une alimentation connectée aux feux de recul.
Vérification : Comment savoir si la caméra fonctionne ?
Une fois l'installation terminée, il est essentiel de s'assurer que la caméra de recul fonctionne correctement. Voici les étapes de vérification :

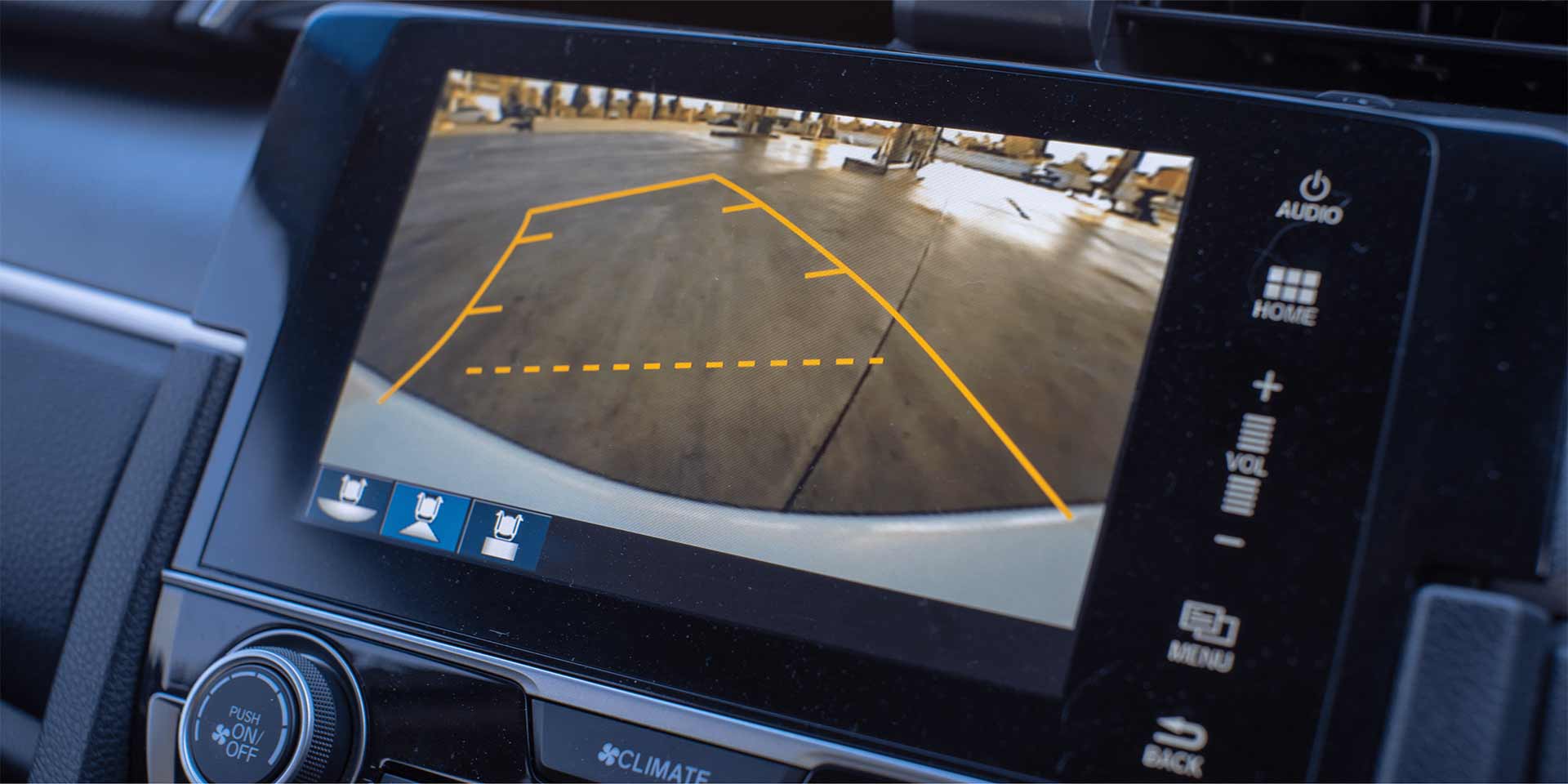

Allumez votre véhicule et passez en marche arrière. Sur l'écran du tableau de bord, vous devriez voir l'image capturée par la caméra. Si l'image n'apparaît pas, vérifiez que l'alimentation de l'écran est correctement branchée.
Vérifiez également la clarté de l'image affichée. Si l'image est floue ou si les couleurs ne sont pas nettes, il se peut que la caméra ait besoin d'être ajustée. Dans ce cas, réajustez l'angle de vue de la caméra pour obtenir une image plus nette.
Afin de tester la réactivité de la caméra, placez un objet derrière votre véhicule et observez s'il apparaît clairement sur l'écran du moniteur. Si l'objet n'apparaît pas ou est déformé, il peut être nécessaire de recalibrer la caméra.
